聚脲涂料

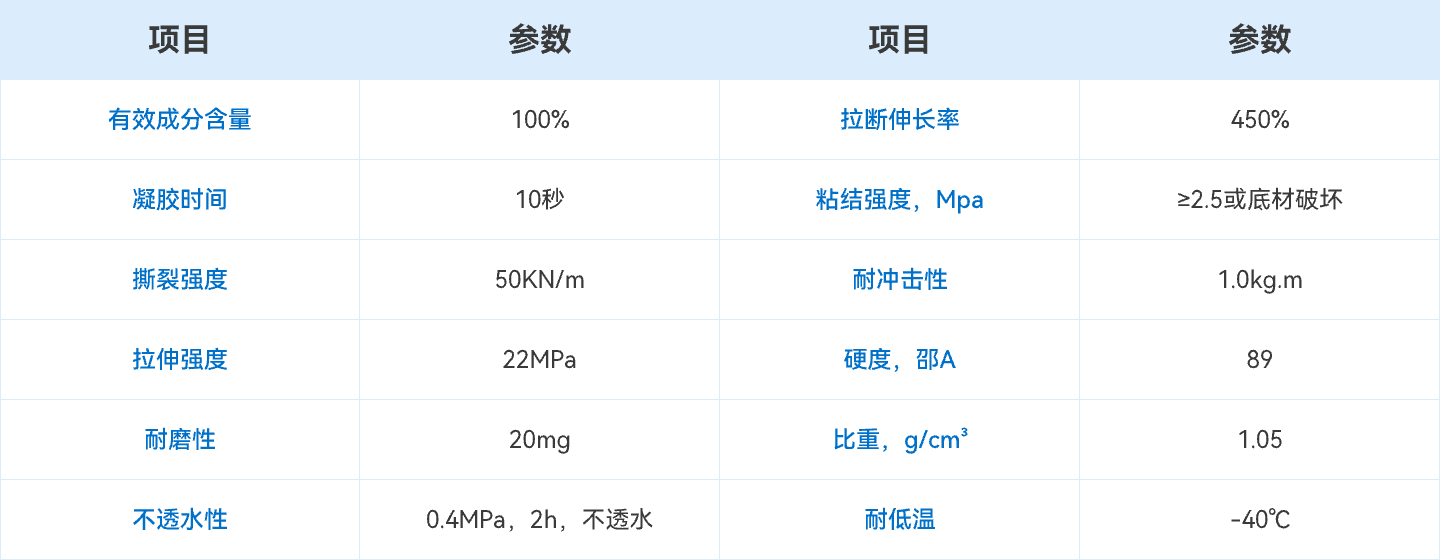

聚脲涂层在不透水性测试中，取得0.4MPa，2h不透水的好成绩。聚脲是末端多异氰酸酯与末端多胺反应形成脲键的高分子材料，能够在没有催化剂的情况下迅速反应。聚脲弹性体涂料利用喷涂设备高压无气冲击混合原理，形成致密、连续、完整的厚层涂膜，防止水渗透或水分子渗透，达到防水目的。

聚脲聚合物涂膜的分子之间存在间隙，间隙水平约为1nm，而水分子的直径是3nm。单个水分子都无法通过聚脲涂料的分子间隙，更多时候的水是几十个水分子由于氢键的作用形成的一个大分子团。这种大分子的直径大于20nm，完全无法通过聚脲之间的缝隙，这也是聚脲具有防水功能的原因。

聚脲可耐大部分腐蚀介质酸、碱、盐、海水、氯离子等的长期浸泡。在加热处理、碱处理、酸处理、盐处理、机油处理、荧光紫外老化实验下，断裂伸长保持率达到90%以上。

在耐碱性NaOH 5%，240h、耐酸性H2SO45%，240h、耐盐性NaCl3%，240h、耐油性机油，240h的实验中，聚脲涂层无任何起泡、起皱、变色、脱落等现象，能够完全适应目前市场的防腐需求。

在耐冲击性测试中，落锤高度100cm，聚脲涂层无裂纹、皱纹及剥落现象；在阿克隆耐磨试验测试中，cm3/1.61km≤0.50。

经测试，聚脲涂层硬度在邵A90-95左右，适应于耐磨地坪、运输带耐磨等多种工程项目。

聚脲防水防腐涂料3-5秒干燥固化，长期露天暴露不粉碎，不开裂，弹性好，可与任何材料表面粘结。

聚脲涂层在恶劣条件下使用性能也依旧不会损坏，耐UV耐冷热冲击，耐风霜雨雪，能够在-50℃-100℃的温度范围内长期使用，经过老化实验测试，显示耐候寿命在50年以上。

喷涂聚脲弹性体技术是为适应环保需求而研制、开发的一种新型无溶剂、无污染的绿色涂装技术，是21世纪的一项科学创举，其发展经历了聚氨酯、聚氨酯脲和聚脲三个阶段。

聚脲涂料100%固含量，不含有机挥发物、不含稀释剂，非油性或水性涂料，无毒害作用，从生产到施工再到后期使用，均无VOC挥发，符合环保要求，被广泛运用在水利工程、海洋工程中。
